Технические данные
Рабочая среда: природный газ, воздух, азот, аргон и др.
Материал корпуса:
- для Ду = 15±100 мм — алюминиевый сплав;
- для Ду = 125±200 мм — сварная стальная конструкция.
Давление рабочее: от 0 до 0,3 МПа; от 0 до 0,6 МПа; от 0 до 1,2 МПа.
Температура рабочей среды: от −40 до + 50°С.
Температура окружающей среды: от −40 до + 80°С.
Соединение с трубопроводом:
- для Ду = 15, 20, 25, 32 мм — муфтовое;
- для Ду = 40 и 50 мм — муфтовое и фланцевое;
- для Ду = 65±100 мм — фланцевое.
Резьба штуцера для подсоединения манометра:
- входного — М12×1;
- выходного — М12×1.
Примечание
Пропускная способность определяется по диаграмме в зависимости от перепада давления.
Пропускная способность при максимальном расходе на абсолютном давлении 0,1 МПа (1 кгс/см2) и при перепаде давления 1,0 кПа не более м3/ч указана в таблице:
| Ду , мм |
Воздух |
Газ |
| 15 |
20 |
23 |
| 20 |
32 |
40 |
| 25 |
55 |
70 |
| 32 |
80 |
100 |
| 40 |
120 |
140 |
| 50 |
160 |
180 |
| 65 |
290 |
360 |
| 80 |
460 |
590 |
| 100 |
650 |
810 |

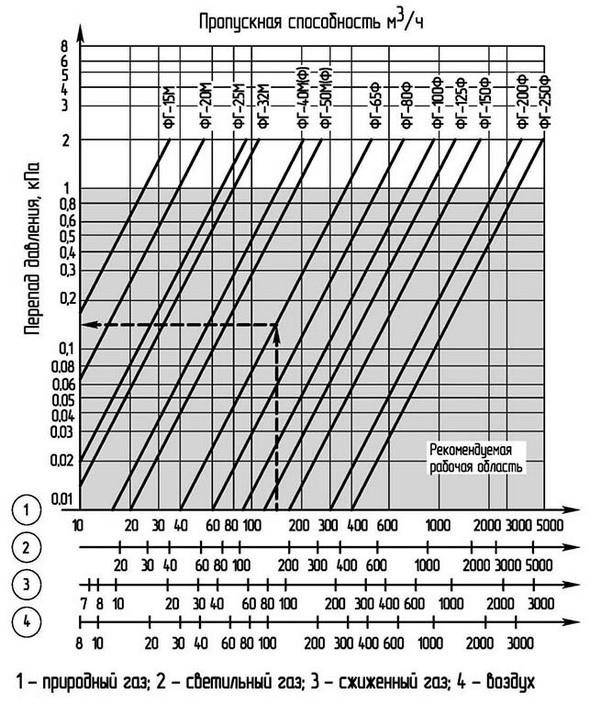

Диаграмма пропускной способности фильтра
При работе с диаграммой необходимо знать требуемый расход газа в м3/ч, рабочее давление Рр в кгс/см2 плюс 1 кгс/см2 (для учета изменения плотности газа). Фактический перепад давления на фильтре не должен превышать 1кПа.
Пример:
Рабочее давление природного газа в сети равно 4 кгс/см2, необходимый расход газа 150 м3/ч.
По диаграмме отмечаем на оси пропускной способности расход равный 150 м3, проводим вертикальную линию до пересечения с линиями расходных характеристик и по формуле (Рр+1)*0,15<1 (где 0,15 — расчетный перепад давления по диаграмме) находим фактический перепад давления.
В данном случае 0,75<1, следовательно, оптимальный типоразмер фильтра это ФГ-65Ф.
